產品介紹

產品功能介紹

SYD-2801F針入度試驗器是根據中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T 0604 《瀝青針入度試驗》、華人民共和國標準GB/T 4509《石油瀝青針入度測定法》所規定要求設計制造的，用于測定石油瀝青在低溫條件下的針入度。

一、主要技術特點

1、設有放大鏡和照明燈,便于觀察針尖對準試樣平面的準確度。
2、升降支架可以自由調節，便于針尖對準試樣平面。
3、配套HWY-3恒溫水浴，可以提供循環恒溫水至針入度儀工作平臺上的恒溫浴缸，可以實現被測試樣所需的溫度環境。

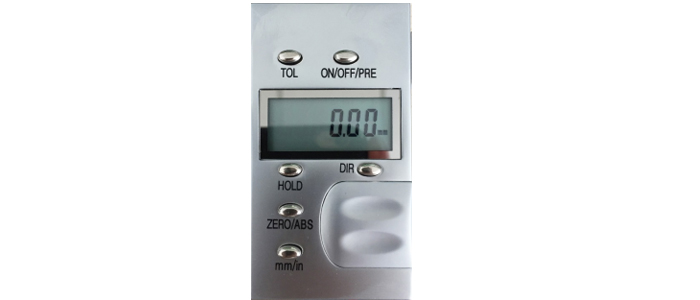

4、配有針入度顯示器，數據穩定準確，觀察方便。





二、主要技術參數及指標

1、工作電源：      AC(220±10%)V，50Hz
2、針入時控裝置：  可分別選擇5秒、60秒，時間誤差小于±0.1秒
3、分辨率：        0.1針入度
4、針入精度：      ±1針入度
5、測量范圍：     （0～600）針入度
6、標準針長度：    50mm
7、標準針質量：    2.5g±0.05g
8、試樣皿：        符合T 0604-2011標準要求
9、砝碼：          50g
10、溫度計：       (0~50)℃、分度0.1℃
11、水平調節裝置： 設有水平調節機構及水準器,確保工作面處于水平狀態
12、外形尺寸：     280mm×370mm×840mm（長×寬×高）


產品配置清單

一、SYD-2801F低溫針入度試驗器儀器配套清單（出廠標配）



序 號	名  稱		單位	數量	備注
1	SYD-2801F針入度試驗器		臺	1
2	標準針（50㎜，2.5g±0.05g）		支	3
3	砝碼（50g）		塊	1
4	瀝青試樣皿	&pHi;55×H35（小盛樣皿）	只	3
		&pHi;70×H45（大盛樣皿）	只	3	選配件
		&pHi;55×H70（特殊盛樣皿）	只	3	選配件
5	水銀溫度計 (0~50)℃、分度0.1 ℃		支	1
6	針連桿		副	1
7	三角支架		只	1
8	顯示器電池(CR2032  3V)		粒	1
9	使用說明書		份	1
10	合格證書		份	1
11	產品保修卡		份	1




二、SYD-2801F低溫針入度試驗器儀器安裝所需試劑、器材




序號	名稱	規格和要求	數量	備注
1	丙三醇	500ml	1瓶
2	瀝青溶劑（煤油）	1L	1L/桶	做瀝青實驗，需備。
3	滑石粉		500克
4	刮刀		1把
5	毛刷	2cm寬	2支
6	電爐	1000W	1個	做瀝青實驗，需備。

說明：

1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。


產品維護保養

SYD-2801F型針入度試驗器

  操作規程和使用維護說明

1、 將恒溫水浴箱體后門打開，并把內膽頂部的排氣閥打開，向針入度儀的玻璃容器內加水。
2、 打開電源開關，打開循環開關，水泵開始工作，不斷向玻璃容器內加水直至排氣閥有水冒出，及時關上排氣閥，觀察玻璃容器確保水已循環，然后打開加熱開關，進入后續工作。
3、 用恒溫水浴溫控儀設定所需的溫度，同時打開“加熱”和“制冷”開關。
4、 旋松針入度儀升降架背后緊定螺釘，上下移動升降架至合適的位置，旋緊。再用兩側微調手輪，慢慢放下針連桿，利用反光鏡來觀察使針尖剛好與試樣表面接觸，松收，升降架自鎖。
5、 輕輕推動顯示面板上的測桿使之接觸連桿，然后按一下顯示面板上置零按鈕，顯示清零。
6、 選擇5秒或60秒測定時間。
7、 按“啟動”按鈕，標準針和針連桿插入瀝青內，到達規定時間后儀器自鎖，輕推測桿使之與針連桿接觸，此時顯示值就是針入度讀數。
8、 需要重新提針連桿時，應按下釋放按鈕，而不應在針連桿鎖緊狀態下抽拔，已免磨損針連桿和桿套。
