產品介紹

產品功能介紹

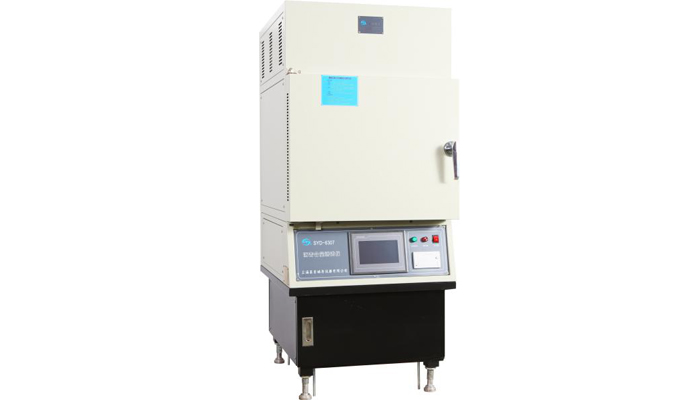

本儀器是按照中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中T0735-2011《瀝青混合料中瀝青含量試驗（燃燒爐法）》及JT/T 671-2006《燃燒法瀝青含量測試儀》所規定的要求設計制造的。本儀器可快速、準確、安全、可靠地測定瀝青含量，既適用于測定瀝青混合料中的瀝青含量，也適用于對燃燒后的瀝青混合料進行篩分分析，是各瀝青混合料生產、研究、使用等單位檢測瀝青含量的理想儀器。

本儀器也符合ASTM D 6307-98標準、AASHTO T308-99標準的技術要求。

一、主要技術特點

1、使用單片機和高精度電子天平進行試驗和控制，操作簡單易學，使用維護方便。
2、使用單片機和高精度電子天平測量試樣重量變化，按預先設定的試驗穩定值準確地判斷試驗結束點。
3、采用新型爐體結構，升溫速度快，試驗時間短。

4、新型外觀設計，爐體外形美觀。爐體與天平機箱定位準確，保證試樣中心位于天平中心。

5、快速、準確、安全、可靠地測定瀝青含量，能滿足攪拌站大批量連續生產和公路監理檢查的要求。
6、測試結束后自動形成打印文件，打印機自動打印試驗報告。


二、主要技術參數及指標

1、最大試樣重量： 4000g
2、推薦試樣重量： 1000g～1500g
3、天平量程：     10kg
4、天平分度：     ±0.1g
5、燃燒室尺寸：   350mm×440mm×330mm（長×寬×高）
6、最高工作溫度： 800℃
7、試驗穩定系數： 0.01%
8、外形尺寸：     700mm×800mm×1550mm（長×寬×高）
9、工作電源：     AC380V、50Hz，20A，三相五線制


產品配置清單

一、SYD-6307瀝青含量測試儀儀器配套清單（出廠標配）



序號	名    稱	單位	數量	備 注
1	SYD-6307型瀝青含量測試儀	臺	1
2	電子天平	臺	1
3	裝料框	套	1
4	電源線	根	2
5	取料手柄	個	1
6	波紋管	根	1
7	鋼絲刷	把	1
8	使用說明書	份	1
9	合格證書	份	1
10	產品保修卡	份	1




產品維護保養

SYD-6307型瀝青含量測試儀
操作規程和使用維護說明

一、安裝調試操作規程

1、檢查試驗室電源是否安全接通。

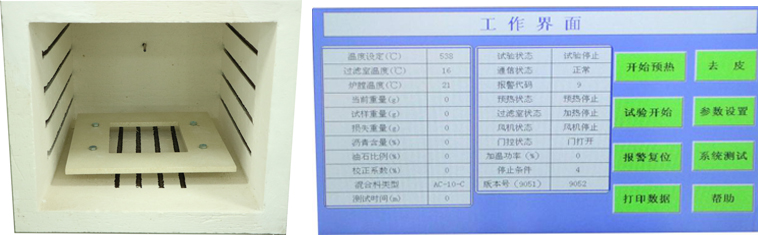

2、打開面板上的“總電源” 按鈕，蜂鳴器發出“滴”的聲響后，10秒鐘后顯示屏進入工作界面，等待1分鐘后，系統進入工作狀態。
3、點擊【參數設置】，進入“參數設置”界面，參考 “2:參數設置界面” 中的說明，設置好參數后，返回到“工作界面”。
注意：如果工作界面中，顯示的參數和本次試驗的參數一致， 則不用此操作。只有在當前參數和試驗要求的參數不一致時，才需要重新參數設置。
4、按如下程序操作：
⑴ 按【開始預熱】鍵，加熱指示燈亮，燃燒爐開始預熱。
⑵ 當爐膛溫度達到預先設置的溫度（通常設置為538℃）時，打開燃燒爐爐門，此時加熱自動停止，將空料筐放在托盤上（請小心輕放）。
⑶ 待試樣重量數值（此時為料筐重量）穩定后，再按【去皮】鍵，將試樣重量清零，數值應小于0.2g。（注：必須去除皮重后再打開爐門）。
⑷ 打開爐門取出料筐，關閉爐門，重新按【開始預熱】鍵，使系統一直處于預熱狀態中。
⑸ 將需要試驗的瀝青混合料攤開放入料筐內，注意不要堆放在一起要攤平放入料筐內。
⑹ 裝好混合料后，如果此時“過濾室溫度”顯示大于600度時，將料筐放在燃燒爐內的托盤上，一定要將料筐放置在托盤的中央，才能確保試驗結果的準確性。
⑺ 關上爐門，按【試驗開始】，加熱指示燈亮，燃燒爐開始加熱，風機開始工作，顯示屏上各參數進行監控顯示，此時試驗開始。
    ⑻ 試驗中顯示屏不斷的顯示各參數值，當損失的重量達到一定的值時，控制系統自動判斷試驗是否結束。試驗結束風機自動停止工作后，顯示屏顯示試驗結果，打印機自動打印試驗報告（必須等打印機自動打印報告單后再開門）。
    ⑼ 打開爐門取出料筐并清理干凈，關閉電源等等30秒以上開機，準備下一次試驗。

二、電子稱的校準方法

1、準備一個2Kg的砝碼。
2、軟件切換到“系統測試”界面中。
3、點擊【去皮】，稱量值處顯示0g。
4、把2kg的砝碼放置于托盤上，點擊【校秤】， 當試樣重量變為砝碼真實重量時，即為校準完畢。
三、注意事項
1、試驗人員必須戴好隔熱手套，防止事故，嚴禁用身體各個部位直接接觸燃燒爐。
2、燃燒爐在預熱時，嚴禁按動控制面板上的任何按鍵并且嚴禁打開爐門。
3、電子天平預熱時間為15分鐘，為使測量更加準確，應在15分鐘后再進行試驗操作。
4、由于燃燒時一部分礦粉隨煙灰丟失，每次更換混合料類型時應在試驗室用相同的料精拌后燒兩到三次。燃燒完畢后記下計算油石比與燃燒真實值之差，此參數就是校正誤差系數，添入校正參數中，補充修正實際值與燃燒值之間的誤差。
5、試驗時料筐要輕拿輕放，防止用力過大過猛導致托盤偏移，影響試驗結果精度。
6、每次試驗結束時，請用鋼絲刷將料筐清理干凈，不留殘渣。
7、在市電不穩的場所最好增加一臺電源穩壓器，確保供電穩定不變。
8、長途搬運燃燒時應將電子稱、托盤拆下。燃燒爐門上的隔熱保溫層拆除，妥善保護，同時爐膽內填充柔軟填充物，防止電爐絲脫落。用戶搬運燃燒爐時也可向本公司售后服務人員咨詢。
注：用戶長途搬運本儀器時，如有需要可向本公司服務部咨詢。
警告：儀器出現故障時應立即切斷電源，待儀器完全冷卻后，請專業技術人員檢修并排除故障后方可繼續使用，防止發生意外！
